Конденсаторы К10-17а (K10-17a.SYM).
|
|
Номинальная емкость, пФ (до 7500), мкФ (от 0,01) |
Размеры в мм,
не более |
Масса,
г не более |
||||||||
|
П33 |
М47 |
М750 |
М1500 |
Н50 |
Н90 |
L |
B |
A |
d |
||
|
К1017a-1.PRT |
2,2-2000 |
2,2-3000 |
33-5600 |
75-0,01 |
680-0,1 |
6800-0,47 |
6,8 |
4,6 |
2,5+-0,5 |
0,6+-0,1 |
0.5 |
|
К1017а-2.PRT |
2200-5600 |
3300-8200 |
6200-0,015 |
0,011-0,027 |
0,15-0,22 |
0,068-1,5 |
8,4 |
6,7 |
5,0+-0,5 |
0,6+-0,1 |
1.0 |
|
К1017а-3.PRT |
6200-0,01 |
9100-0,015 |
0,016-0,027 |
0,03-0,039 |
0,33;0,47 |
- |
12 |
8,6 |
7,5+-0,5 |
0,6+-0,1 |
2.0 |
|

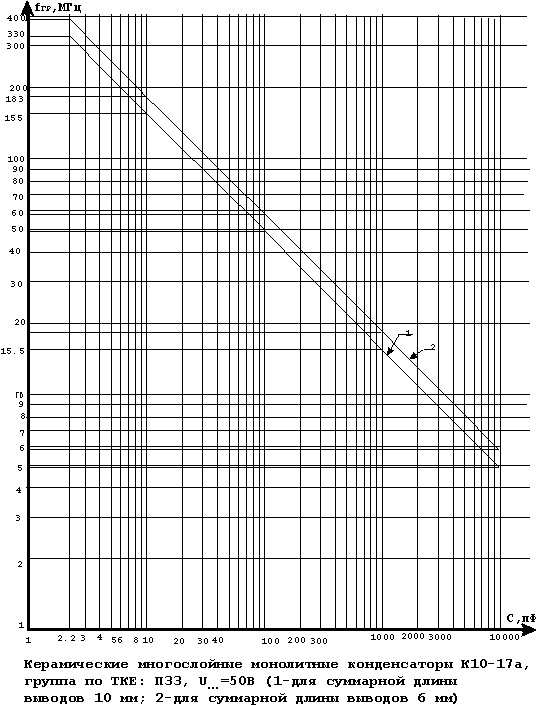

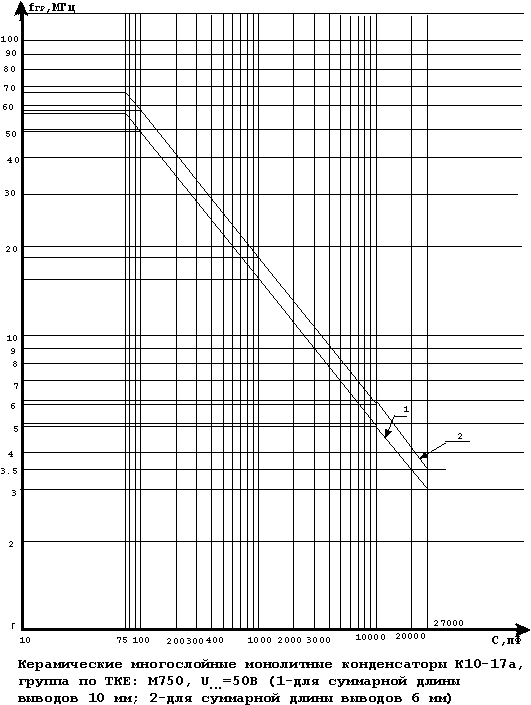

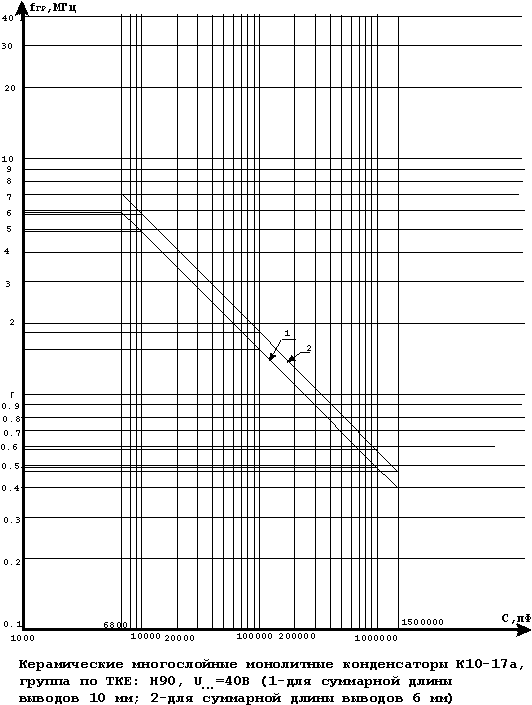

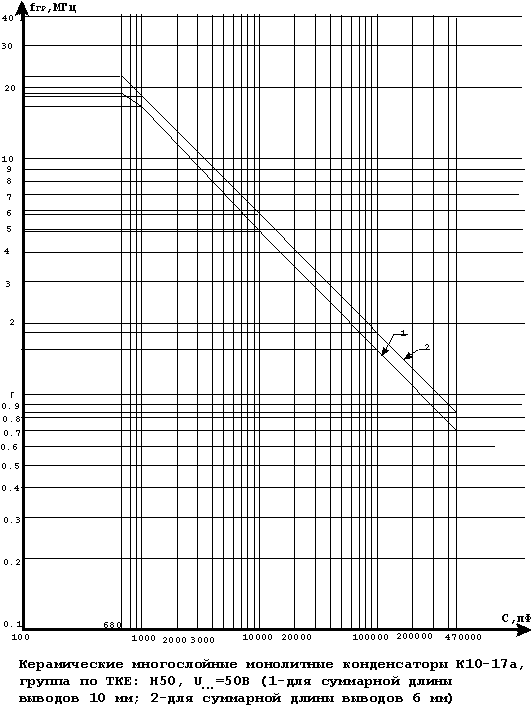

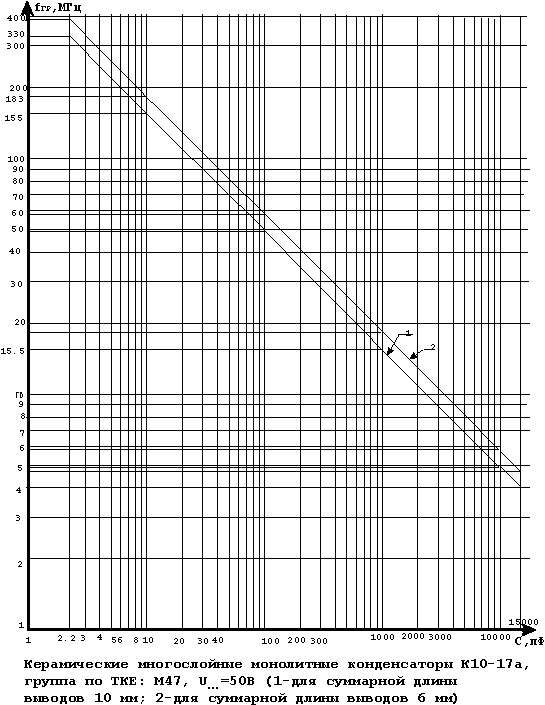

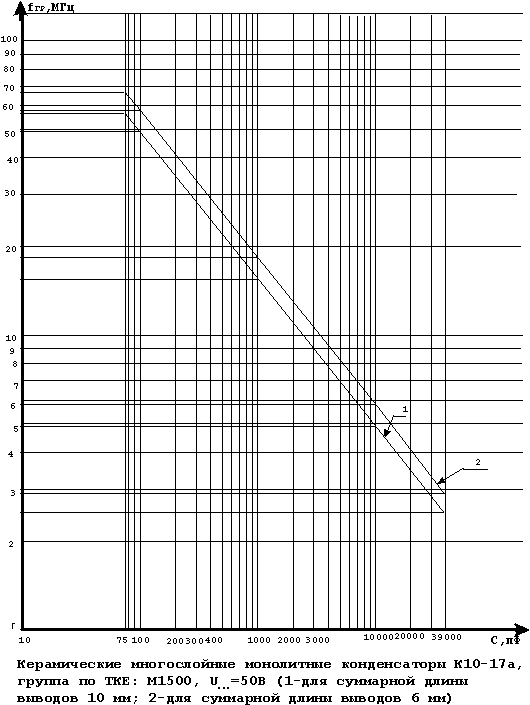

График граничных рабочих частот |
|
|
|
|
|
||||||
Допускаемое отклонение емкости,%, для П33,М47,М75,М1500 +-5%;+-10%;+-20%Н50 +50%-20%Н90 +80%-20%
Конденсаторы К10-17в (K10-17v.SYM)
|
Имя файла *.PRT |
Номинальная емкость, пф (до 9100), мкф (от 0,01) |
Размеры , мм |
|||||||
|
П33 |
М47 |
М750 |
М1500 |
Н50 |
Н90 |
L |
H* |
B* |
|
K1017V-1.PRT
|
22-68 |
22-82 |
68-200 |
100-330 |
470-3300 |
2200;0,015 |
1,5 |
1,0 |
1,3 |
|
K1017V-1.PRT |
75-120
|
91-160 |
220-300
|
360-560 |
4700 |
0,022;0,033 |
1,2 |
||
|
K1017V-3.PRT |
130-150 |
180-240
|
330;360 |
620 |
6800;0,01 |
0,047
|
2,0 |
1,2 |
1,8 |
|
K1017V-3.PRT |
160-300 |
270-430
|
390-910 |
680-1600 |
0,015 |
0,068 |
1,4 |
||
|
K1017V-5.PRT |
330-1100 |
470-1600 |
1000-3300 |
1800-5600 |
0,022;0,047 |
0,1-0,22 |
4,0 |
1,0 |
2,9 |
|
K1017V-5.PRT |
1200-2000 |
1800-3000 |
3600-5600 |
6200; 0,01 |
0,068; 0,1 |
0,33;0,47 |
1,8 |
||
|
K1017V-7.PRT |
2200-3000 |
3300-3900 |
6200-8200 |
0,011;0,012 |
0,15 |
0,68 |
5,5 |
1,0 |
4,4 |
|
K1017V-7.PRT |
3300-5600 |
4300-8200 |
9100;0,015 |
0,013;0,027 |
0,22 |
1,0;1,5 |
1,8 |
||
|
K1017V-9.PRT |
0,01;6200 |
9100;0,015 |
0,016-0,027 |
0,030-0,039 |
0,33;0,47 |
- |
8,0 |
6,6 |
|
|

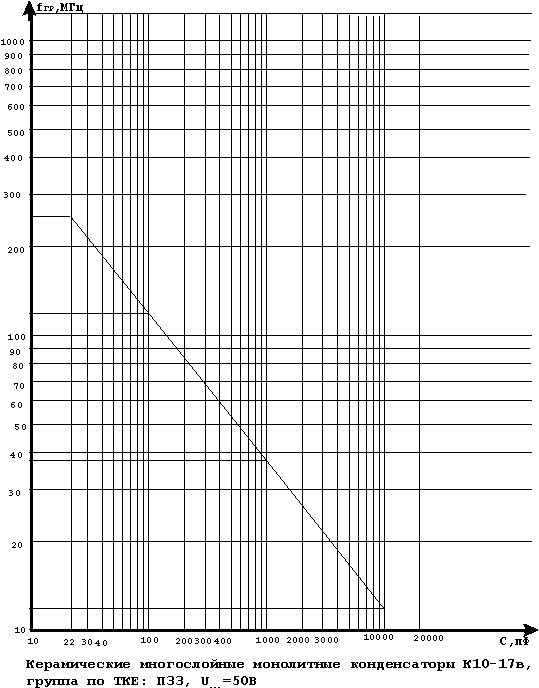

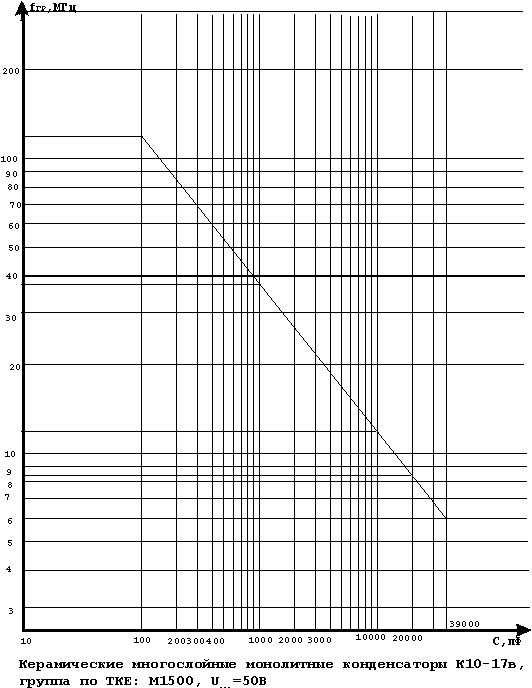

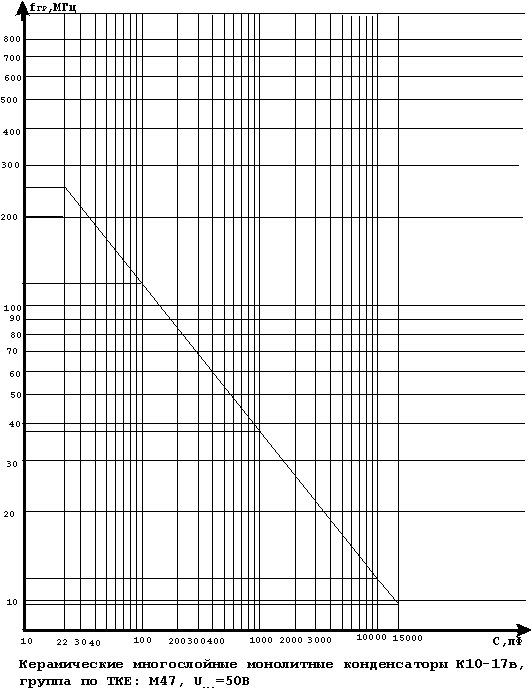

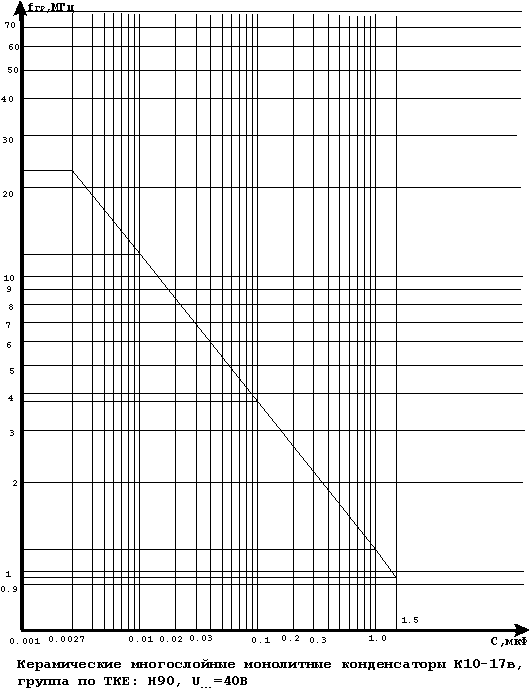

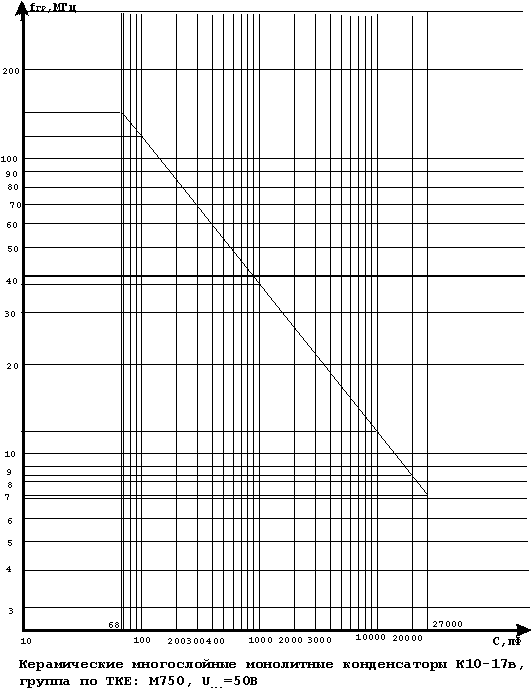

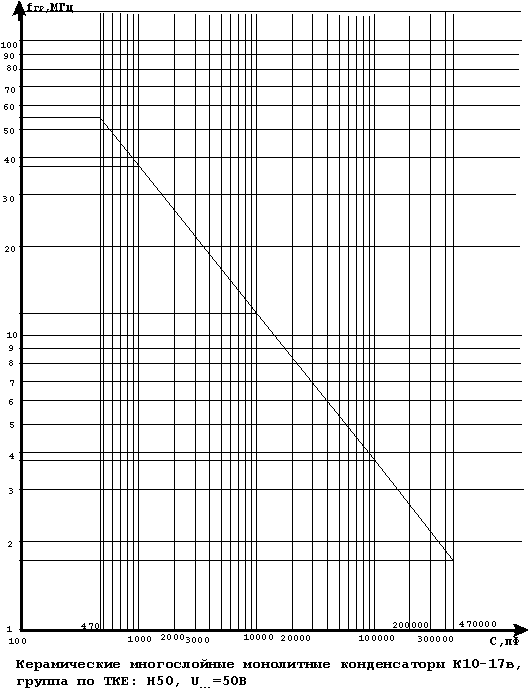

График граничных рабочих частот |
|
|
|
||||||
Примечание. Размеры Н*, В* - даны для
нелуженого (серебряного) конд.
для луженого конд. размеры Н и В на 0,2
больше
Конденсатор KД-1 KD-1.SYM (толщина конденсатора 3мм max.)
|
|
Реакт. Мощн. ВАр |
Номинальная емкость, пФ
|
D, мм |
A, мм |
Масса,
г не более |
|||||||
|
П100 |
П33 |
М47 |
M75 |
M700 |
M1500 |
H30 |
H70
|
|||||
|
KD1-1.PRT |
20 |
1-2,2 |
1-3,9 |
1-4,7 |
1-3,9 |
10-18 |
18-47 |
330 |
680;1000 |
4,5 |
2,5 |
0.3 |
|
KD1-2.PRT |
30 |
2,7-3,9 |
4,7-7,5 |
5,1-10 |
12-24 |
20-33 |
51-82 |
470 |
1500 |
5,5 |
0,5 |
|
|
KD1-3.PRT |
40 |
4,7-7,5 |
8,2-10 |
11-15 |
27-39 |
36-56 |
91-130 |
680 |
2200 |
6,5 |
1,0 |
|
|

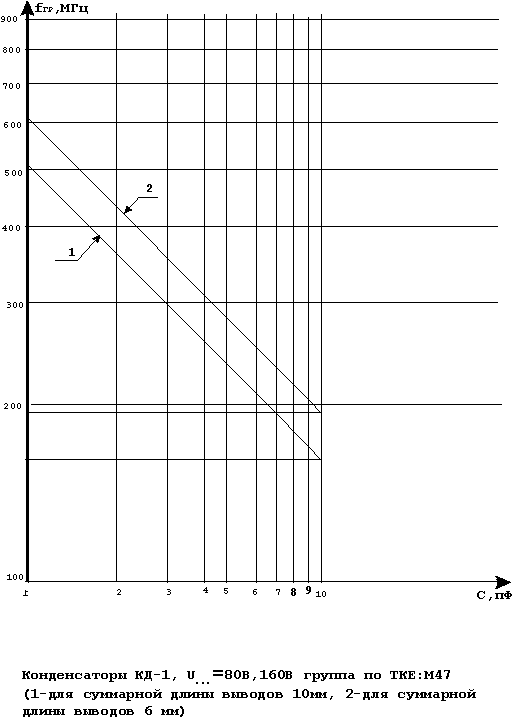

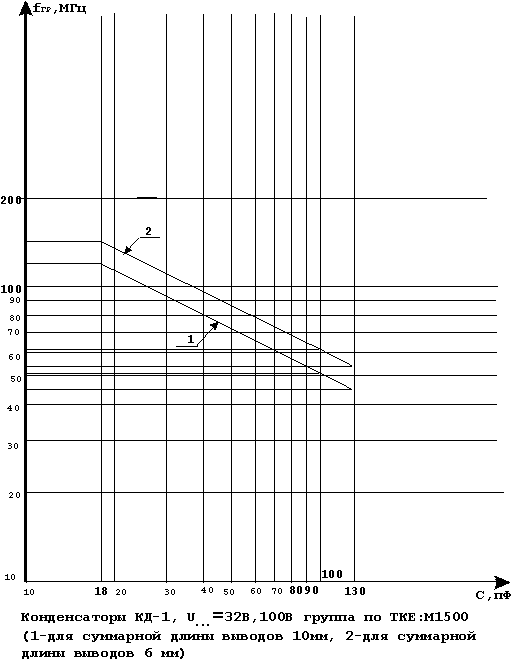

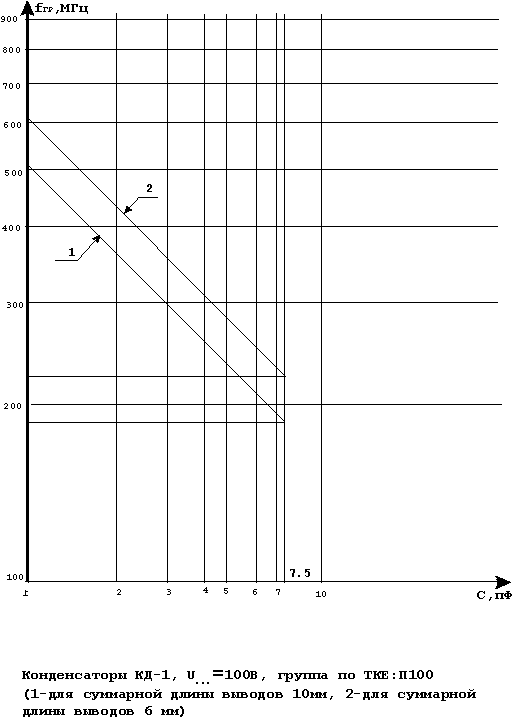

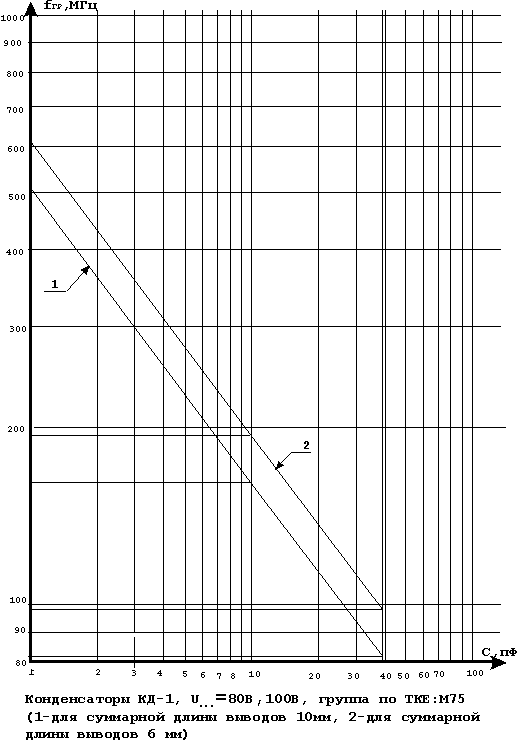

График граничных рабочих частот |
|
|
|
|
|
|
|
|||||
допустимые отклонения емкости для групп: П100,П33,М47,М700,М1300
+-5%,+-10%,+-20%
Н30 ......
+50% -20%
H70 ......
+50% -20%;
