Резистор МЛТ

Тип резистора	Имя файла *.prt		Имя файла *.sym	Пределы номин. сопрот. Е24	График граничных рабочих частот
	Установка
	обычная	вертикальная

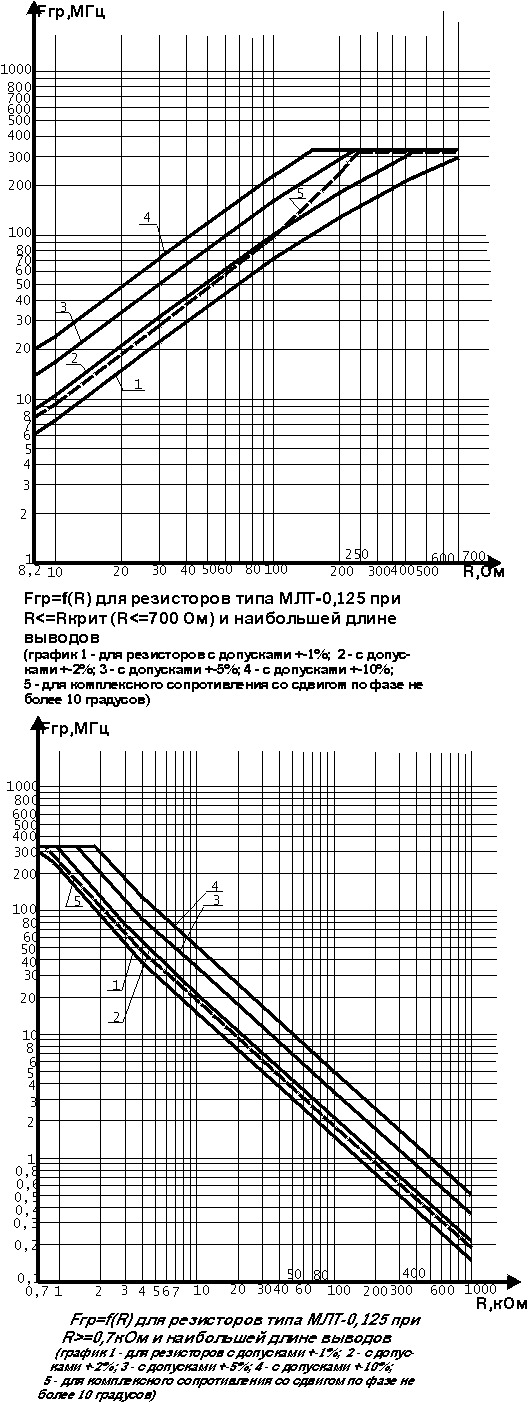

МЛТ – 0.125	MLT-2.PRT	MLT-2A.PRT	MLT-2.SYM	8.2 Ом-1 МОм	3

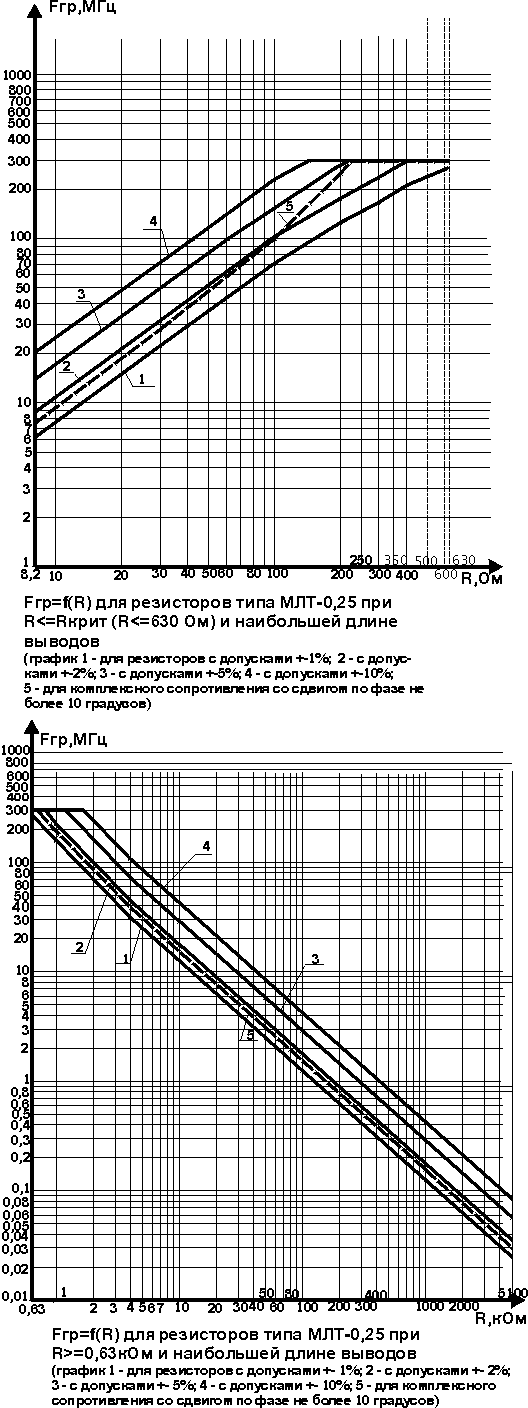

МЛТ – 0.25	MLT-3.PRT	MLT-3A.PRT		8.2 Ом-5.1 МОм	3

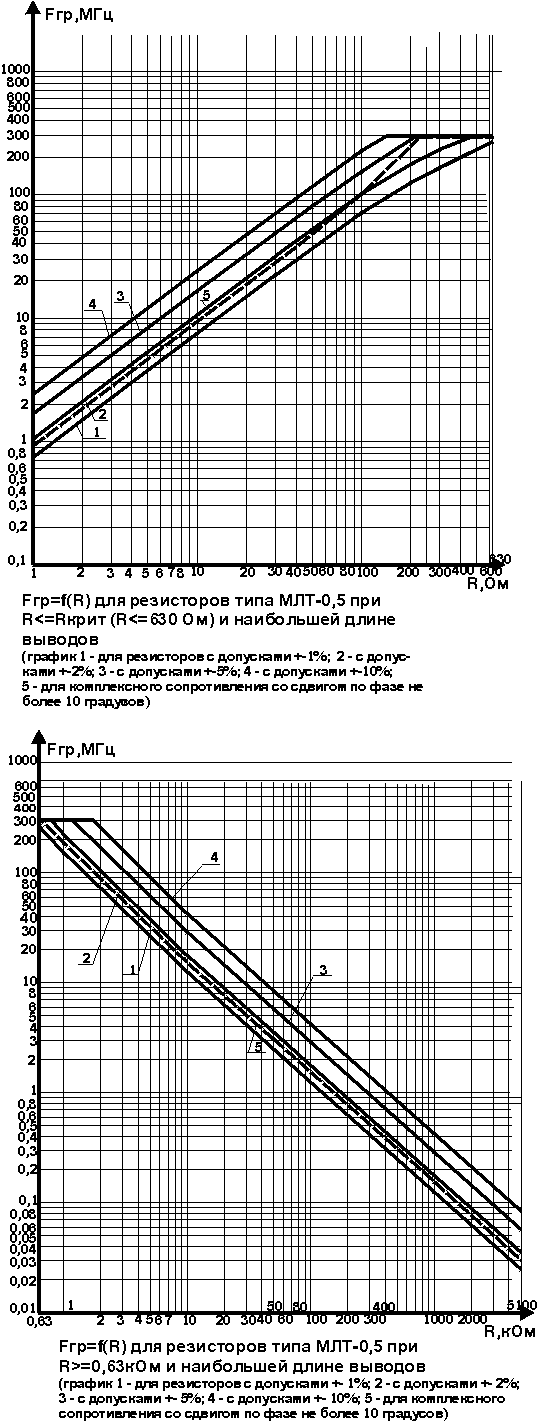

МЛТ – 0.5	MLT-4.PRT	MLT-4A.PRT		1.0 Ом-5.1 МОм	3

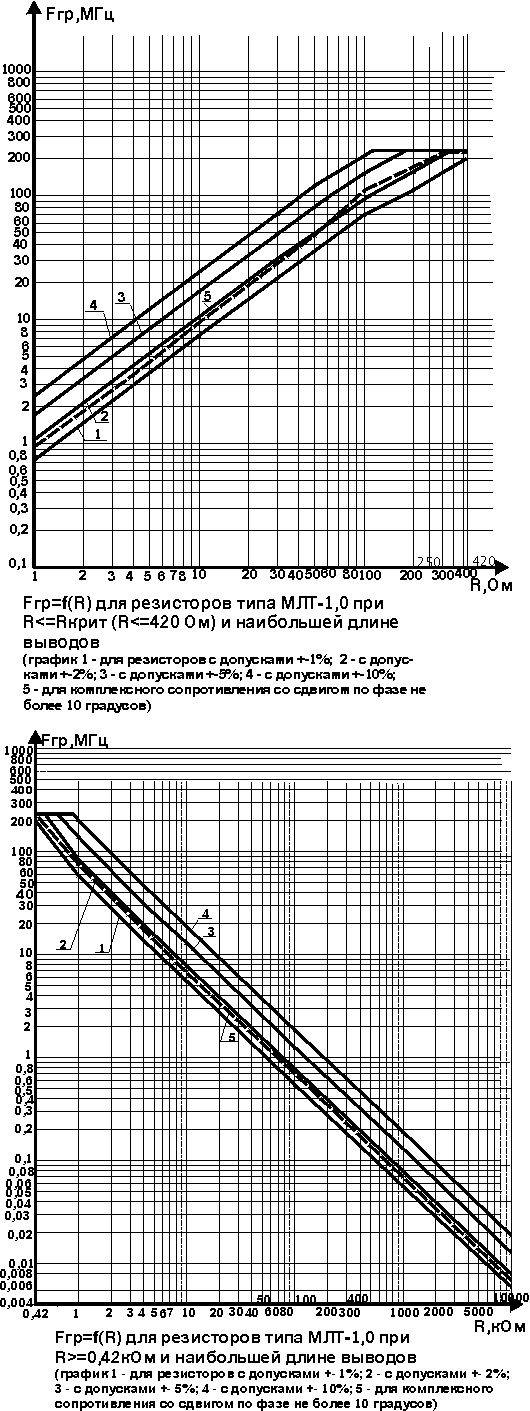

МЛТ - 1	MLT-5.PRT			1.0 Ом-10 МОм	3

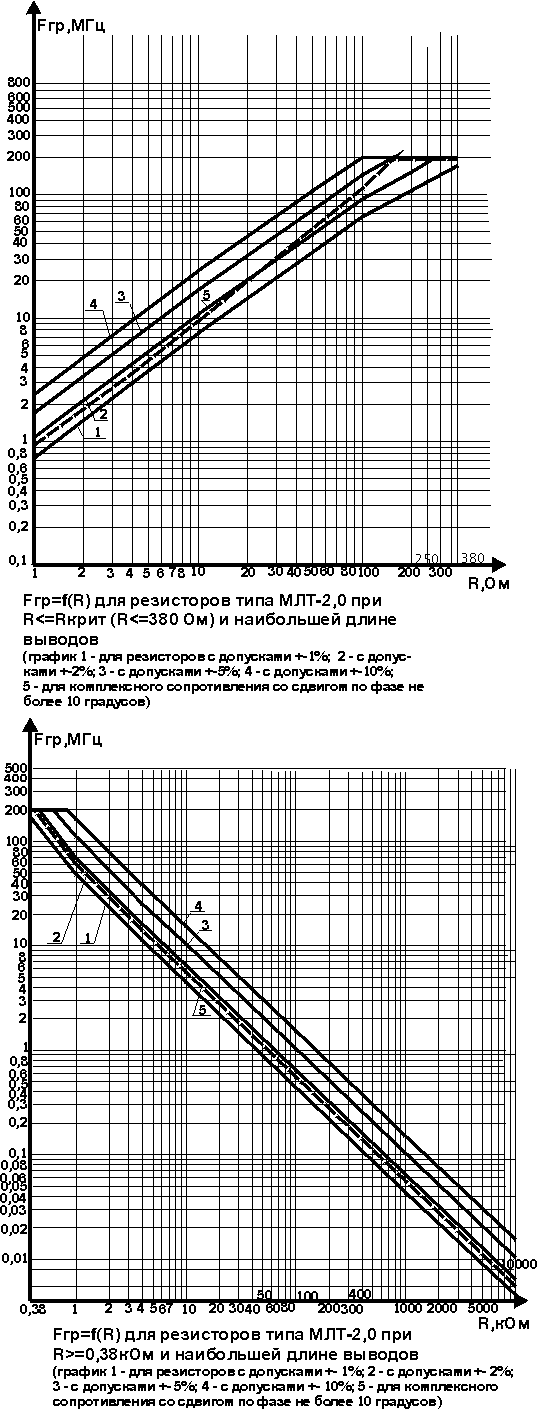

МЛТ - 2	MLT-6.PRT				3

Резистор С2-14

Тип резистора	Имя файла *.prt	Имя файла *.sym	Пределы номин. сопрот. Е192	График граничных рабочих частот

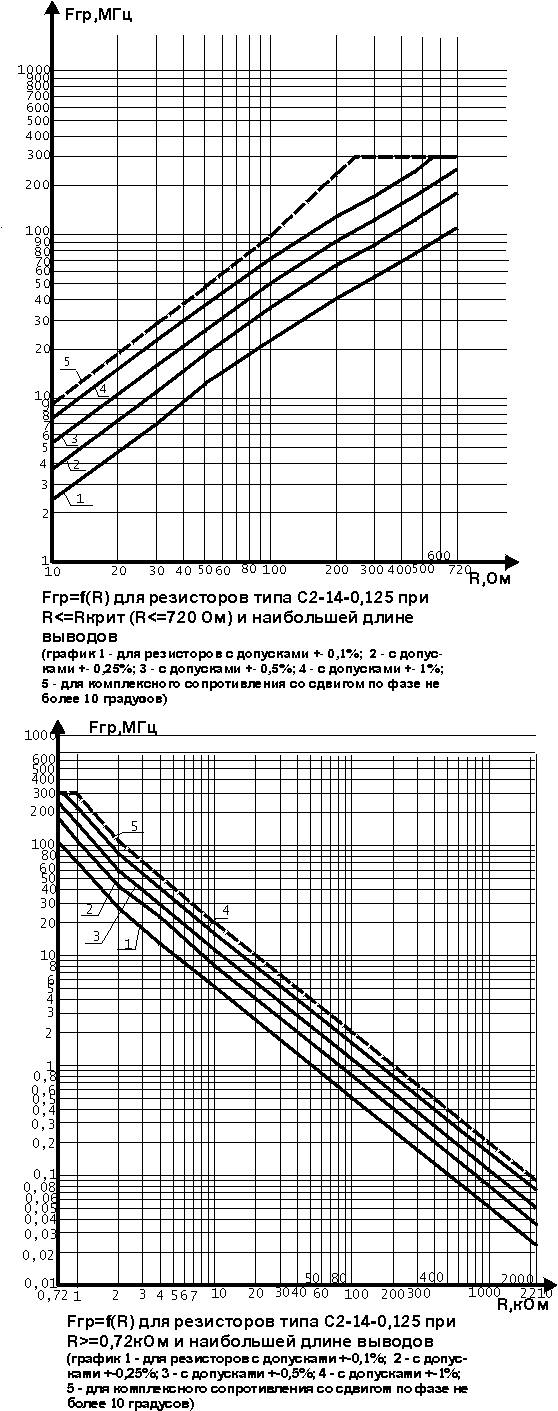

C2-14-0.125	S2-14-2.PRT	S2-14-2.SYM	10 Ом-2.21 МОм	3

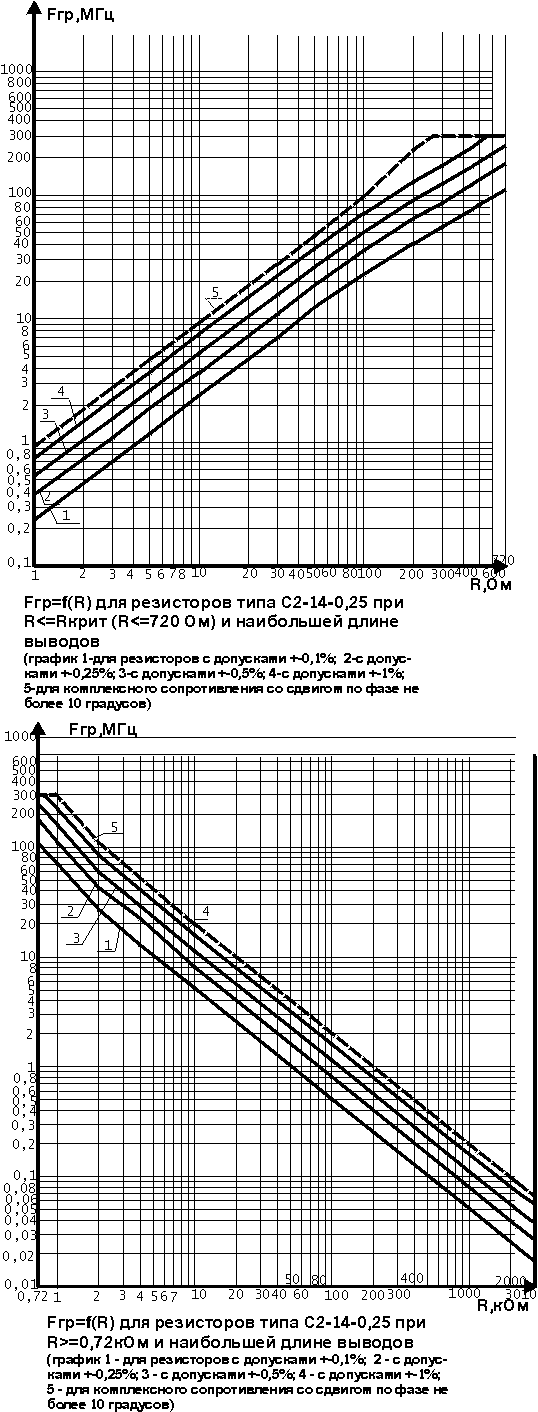

C2-14-0.25	S2-14-3.PRT	S2-14-3.SYM	1 Ом-3.01 МОм	3

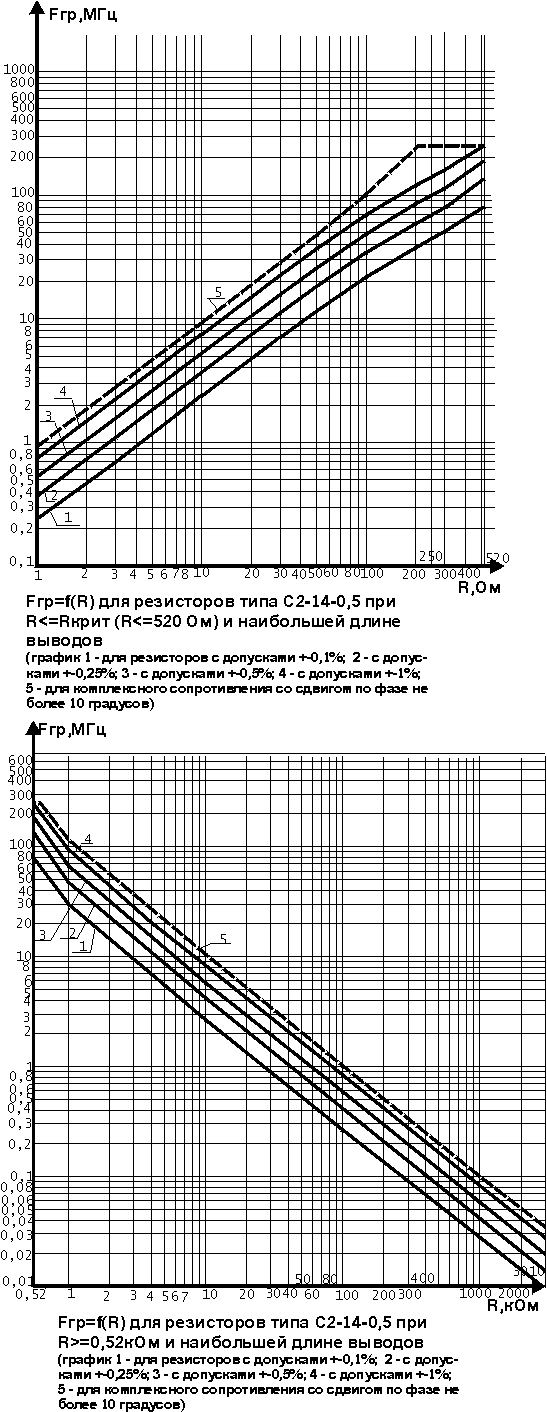

C2-14-0.5	S2-14-4.PRT	S2-14-4.SYM		3
C2-14-1	S2-14-5.PRT	S2-14-5.SYM		3
C2-14-2	S2-14-6.PRT	S2-14-6.SYM	1 Ом -5,11 МОм	3

Резисторы для поверхностного монтажа типа SAMSUNG.

Тип резистора	Допустимая мощность, Вт	Допустимое напряжение, В	Пределы номин. сопрот. Е192			График граничных рабочих частот
			G(+/-2%) E-48	J(+/-5%) E-24	K(+/-10%) E-12

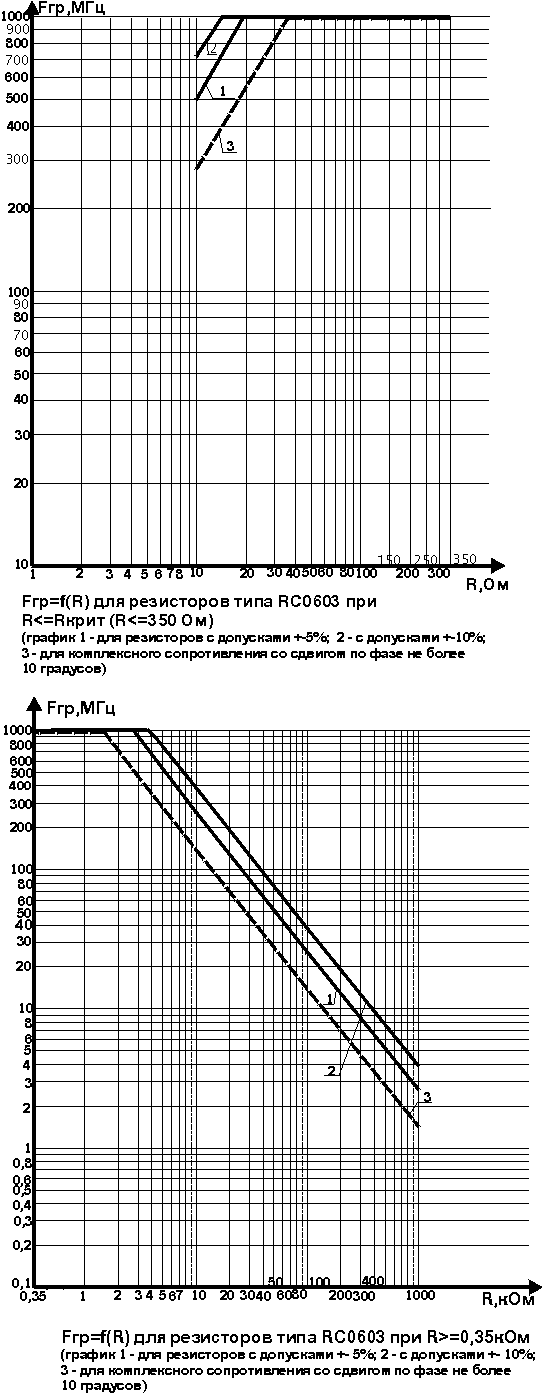

RC0603	1/20	25	-	10Ом-1МОм		3

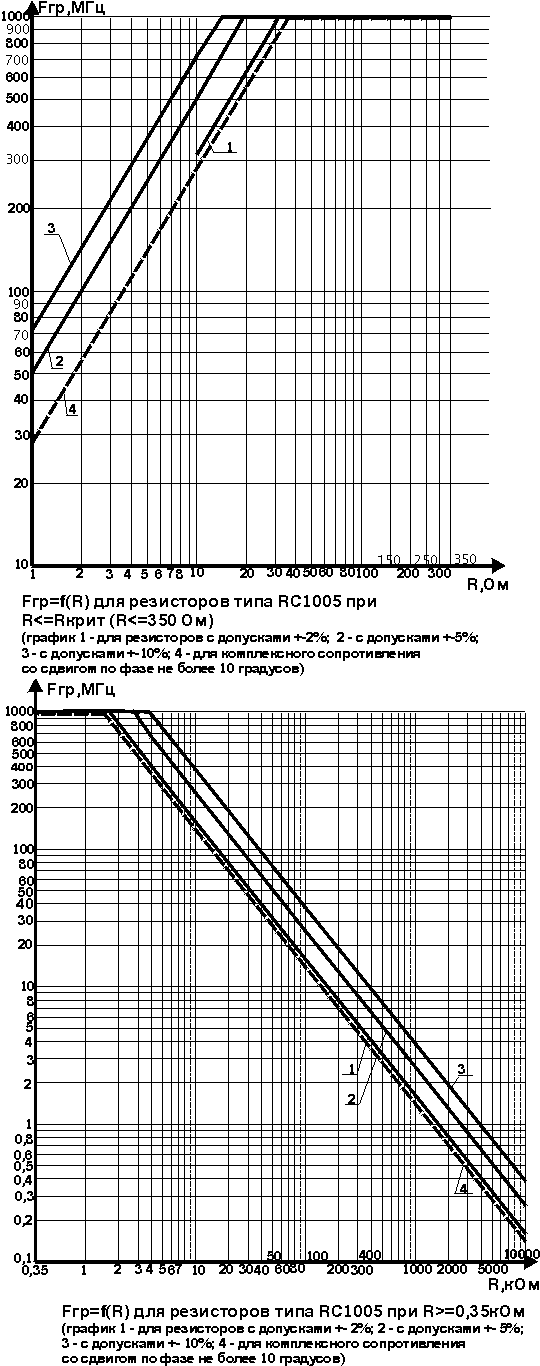

RC1005	1/16	50	10Ом-1МОм	1Ом-10МОм		3

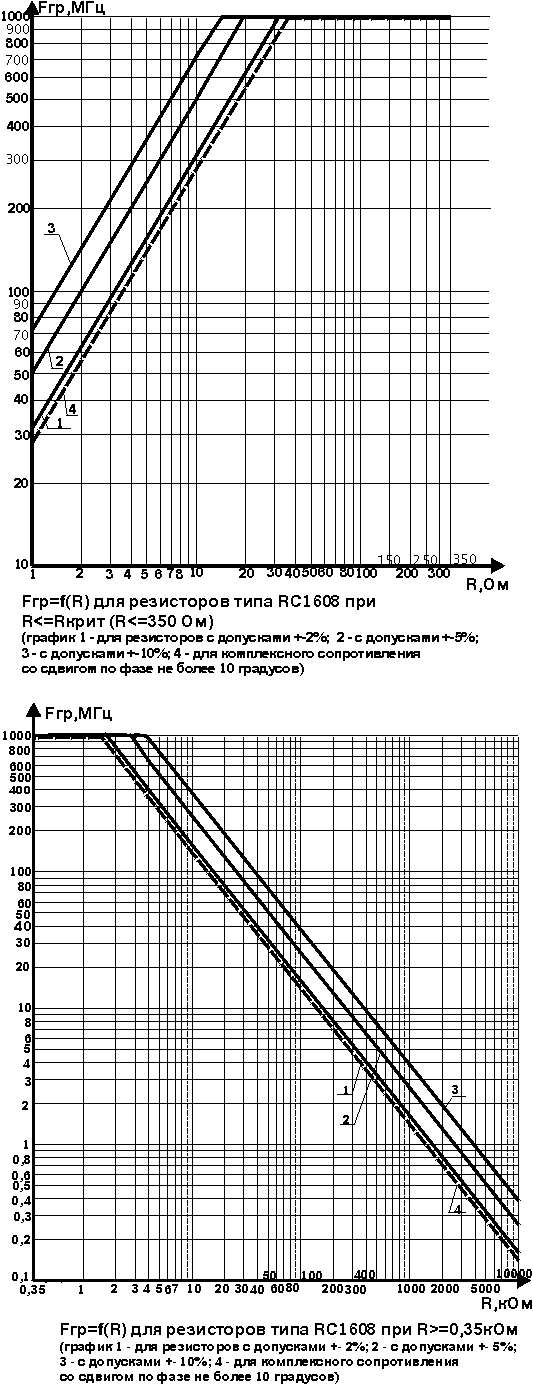

RC1608	1/10		1Ом-10МОм			3

Резистор С2-33,С2-33H

Тип резистора	Имя файла *.prt	Имя файла *.sym	Пределы номин. сопрот. Е24	График граничных рабочих частот

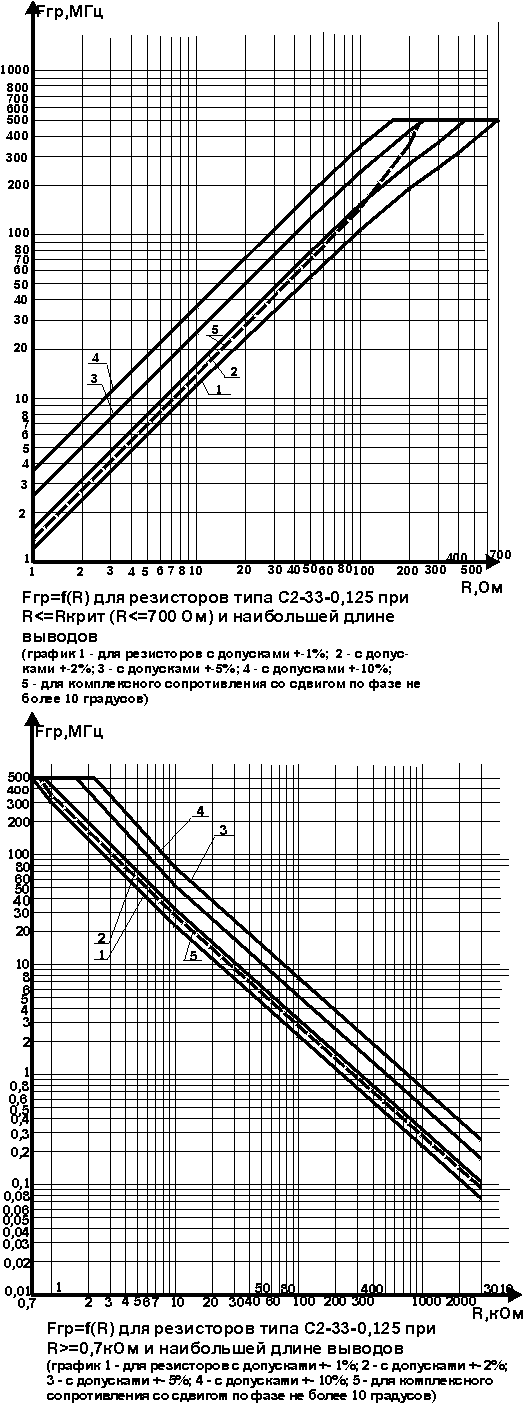

C2-33-0.125	S2-33-2.PRT	S2-33-2.SYM	1 Ом-3.01 МОм	3

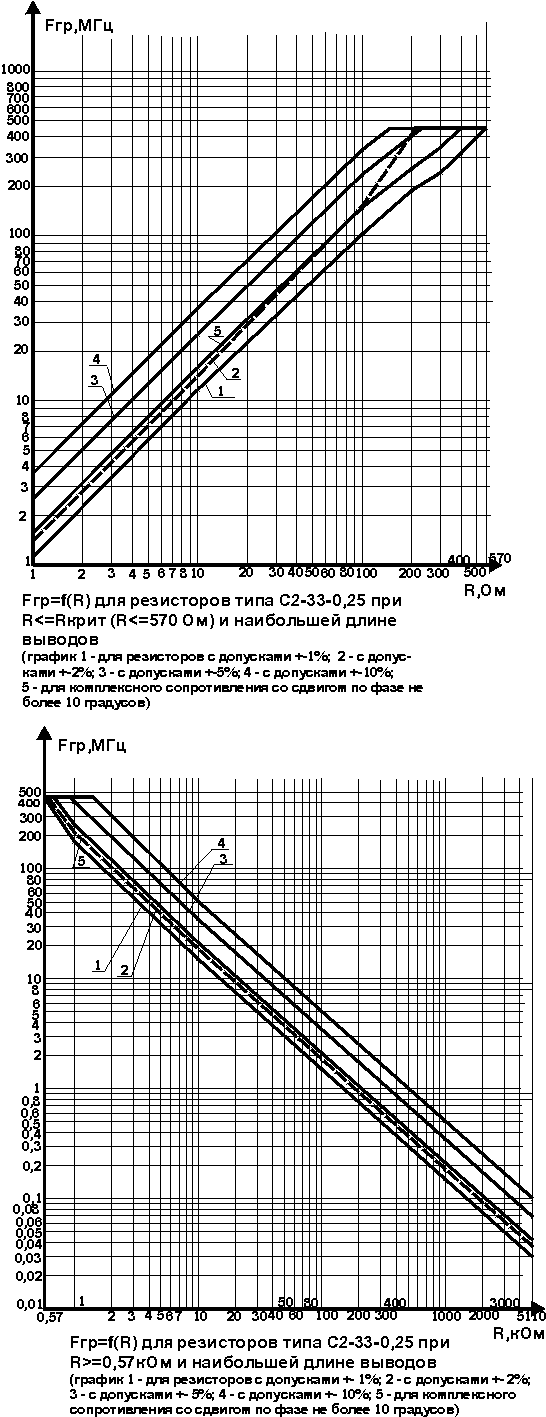

C2-33-0.25	S2-33-3.PRT	S2-33-3.SYM	1 Ом-5.11 МОм	3

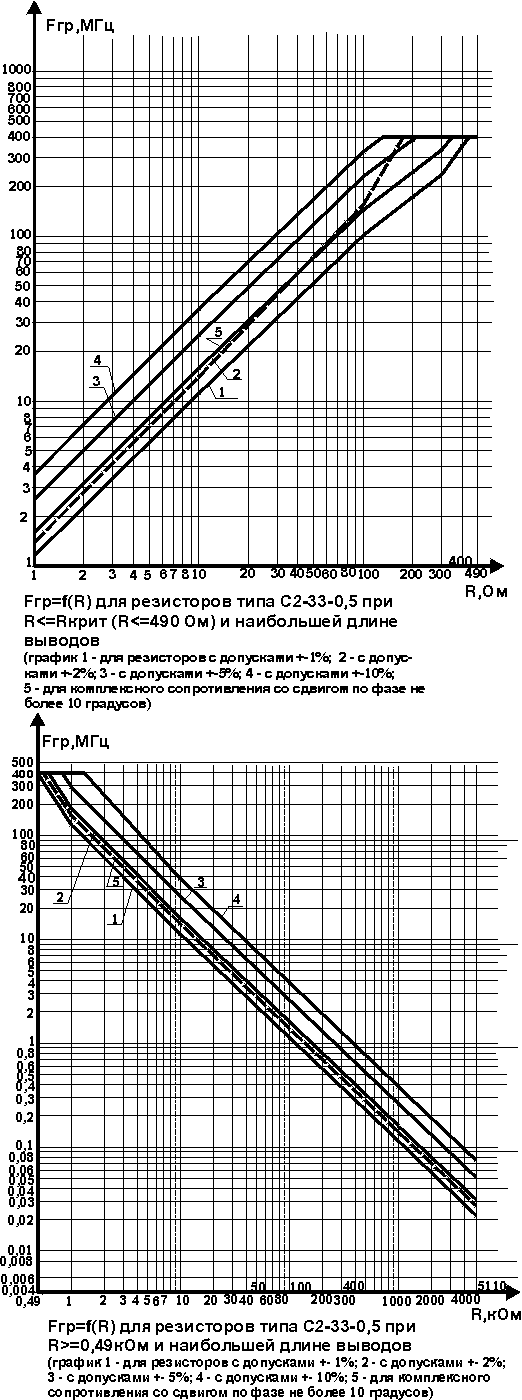

C2-33-0.5	S2-33-4.PRT	S2-33-4.SYM		3

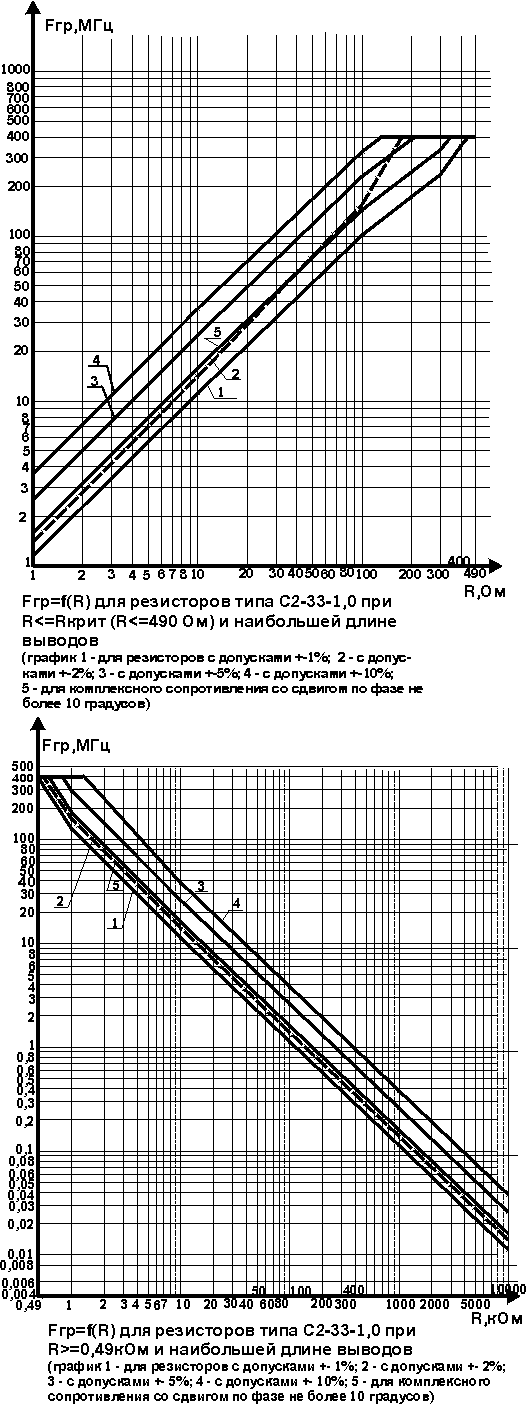

C2-33-1	S2-33-5.PRT	S2-33-5.SYM	1 Ом -5,11 МОм	3
C2-33-2	S2-33-6.PRT	S2-33-6.SYM		3

Резистор С2-10.

Тип резистора	Имя файла *.prt	Имя файла *.sym	Пределы номин. сопрот. Е192	График граничных рабочих частот

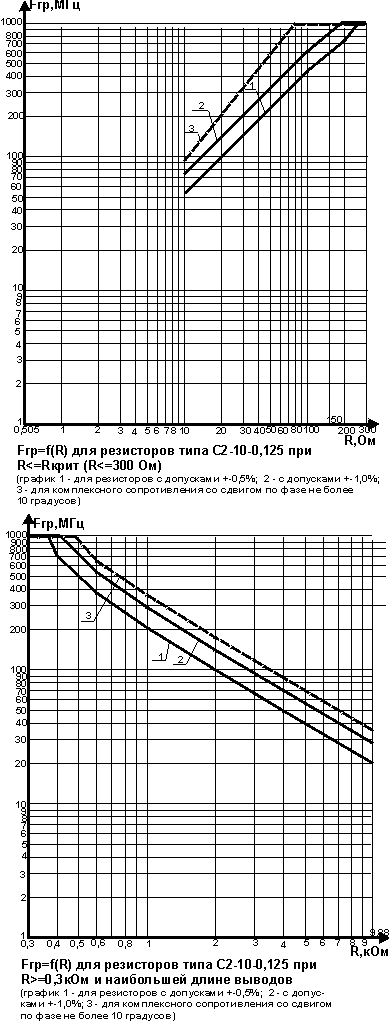

C2-10-0.125	S2-10-2.PRT	S2-10-2.SYM	10 Ом-9880 Ом	3
C2-10-0.25	S2-10-3.PRT	S2-10-3.SYM	1 Ом-9880 Ом	3
C2-10-0.5	S2-10-4.PRT	S2-10-4.SYM		3
C2-10-1	S2-10-5.PRT	S2-10-5.SYM		3
C2-10-2	S2-10-6.PRT	S2-10-6.SYM		3

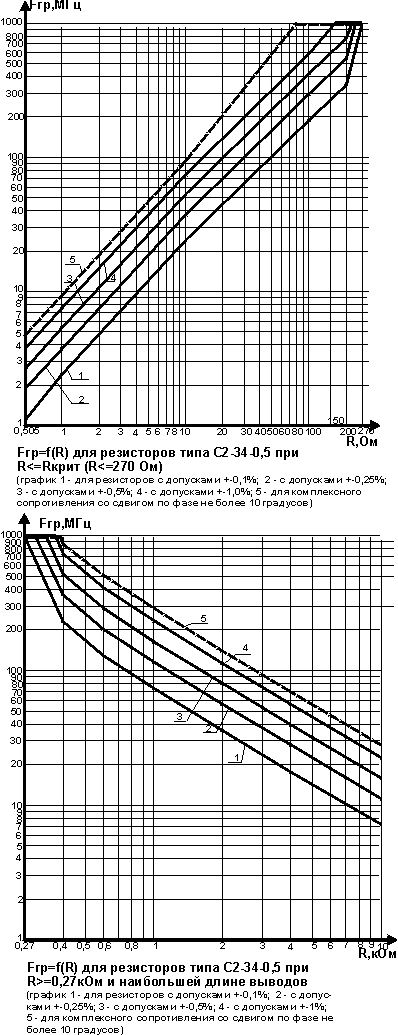

Резистор С2-34.

Тип резистора	Имя файла *.prt	Имя файла *.sym	Пределы номин. сопрот. Е192	График граничных рабочих частот

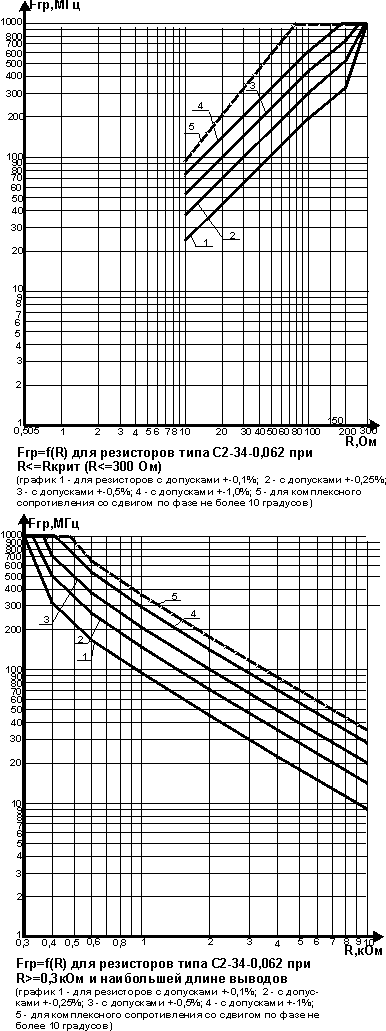

C2-34-0,0162	S2-34-1.PRT	S2-34-1.SYM	30,1 Ом-10 kОм	3

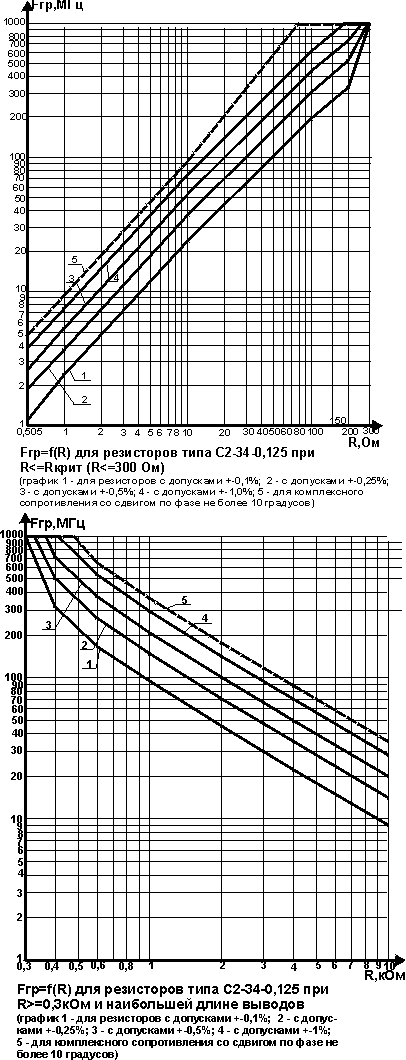

C2-34-0.125	S2-34-2.PRT	S2-34-2.SYM		3
C2-34-0.25	S2-34-3.PRT	S2-34-3.SYM		3
C2-34-0.5	S2-34-4.PRT	S2-34-4.SYM		3
C2-34-1	S2-34-5.PRT	S2-34-5.SYM		3
